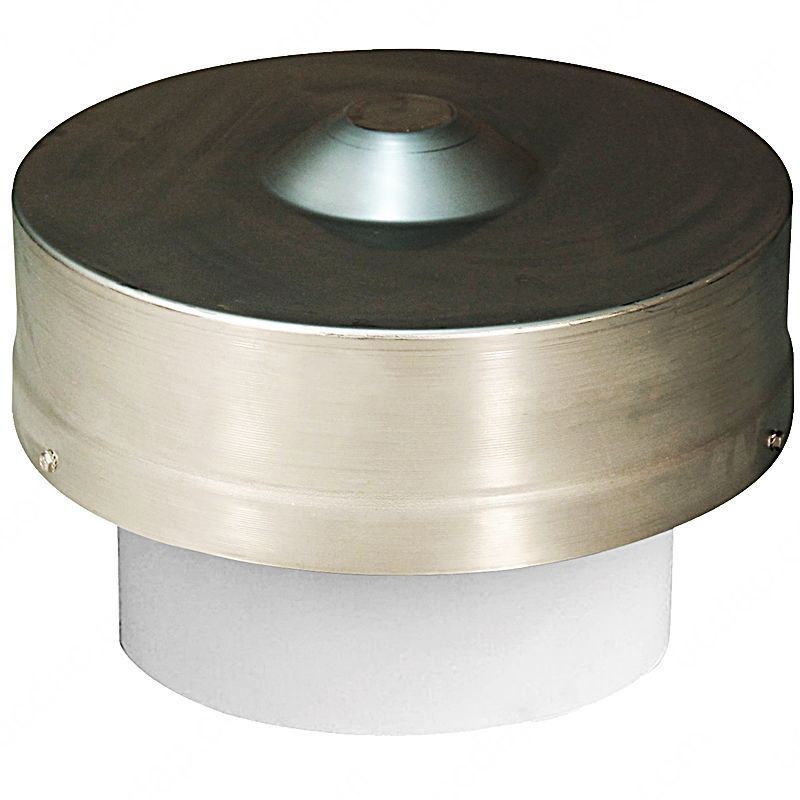

Запобіжний клапан контролю тиску SSM250 необхідний для контролю та при необхідності відкриватися у разі виникнення аномального тиску всередині ємності.
Якщо ємність правильно спроектована та отримує належне технічне обслуговування, клапан ніколи не повинен скидати тиск, якщо тиск усередині ємності не перевищує калібрування клапана.
Цей клапан ніколи не повинен використовуватися як пристрій для випуску повітря.
This product is no longer in stock
Availability date:

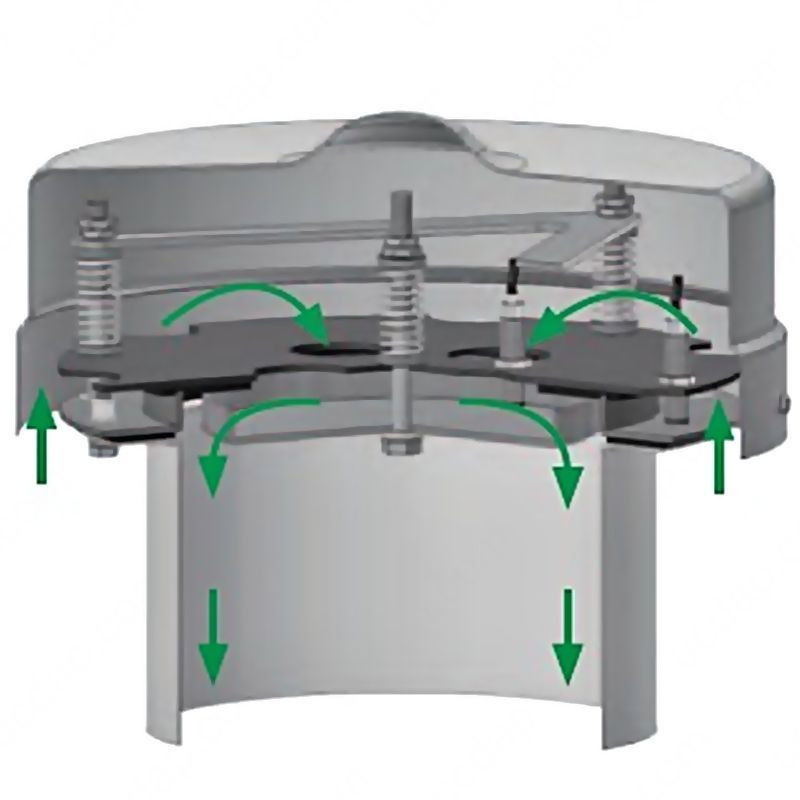

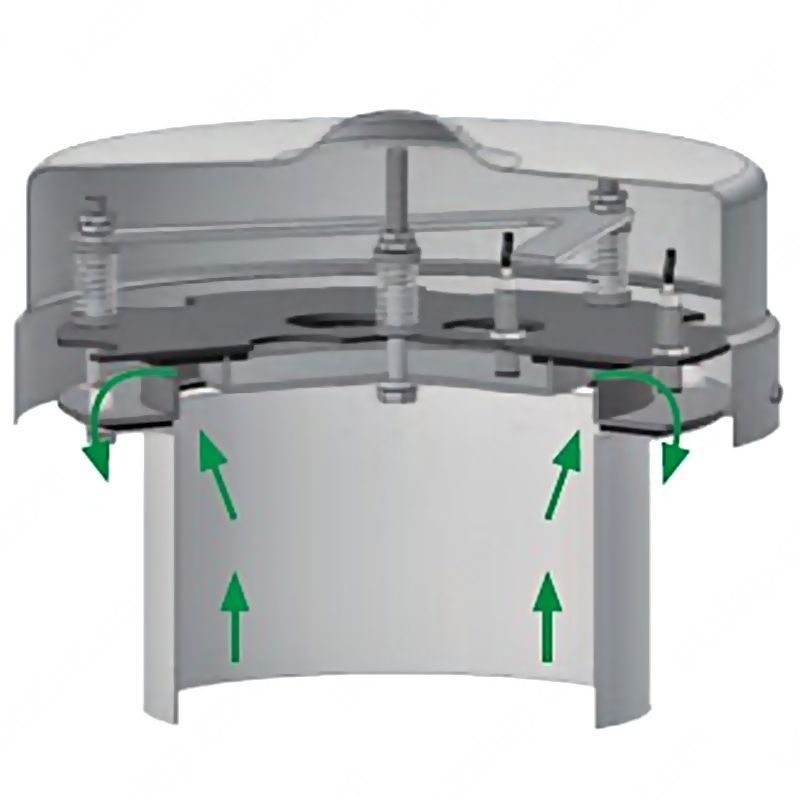

Клапани контролю тиску SSM250 використовуються для стравлювання надлишкового тиску, щоб запобігти пошкодженню ємності, а також можуть забирати повітря з навколишнього середовища, щоб запобігти пошкодженню ємності від імплозії у разі зниженого тиску.
Робочий надлишковий тиск від +250 до +500 мм H2O, заводська установка +400 мм H2O.
Робочий знижений тиск від -50 до -300 мм H2O, заводське встановлення на -100 мм H2O.
Індуктивні кінцеві вимикачі (опція) дозволяють перевірити можливий надмірний / знижений тиск усередині силосу.
Конструктивні особливості у стандартному виконанні:
- деталі, що торкаються продукту, з оцинкованої низьковуглецевої сталі з кришкою з алюмінію;
- всі металеві частини виготовлені з нержавіючої сталі AISI 304;
- зі схильністю до двох індуктивних кінцевих вимикачів;
- у комплекті з двома індуктивними кінцевими вимикачами;
- робоча напруга 20÷240 В змінного струму;
- І мін. = 5 мА;
- I ном. = 500 мА;
- Робоча температура -25°C ÷ +70°C.
Конструктивні особливості у виконанні ATEX:
- всі металеві частини виготовлені з нержавіючої сталі AISI 304;
- деталі, що контактують із продуктом, з оцинкованої низьковуглецевої сталі з кришкою з алюмінію;
- зі схильністю для двох індуктивних кінцевих вимикачів;
- у комплекті з двома індуктивними кінцевими вимикачами 24 В постійного струму.
Оскільки при оцінці ризику не передбачаються особливі джерела, здатні викликати вибухонебезпечну атмосферу, запобіжний клапан
SSM250 не підпадає під дію Директиви 2014/34/EU і тому підходить для експлуатації у вибухонебезпечній атмосфері Z20-Z21-Z22 - некласифікована зона.
Зовнішній діаметр клапана контролю тиску SSM250 – 330,0 мм, висота – 156,0 мм.

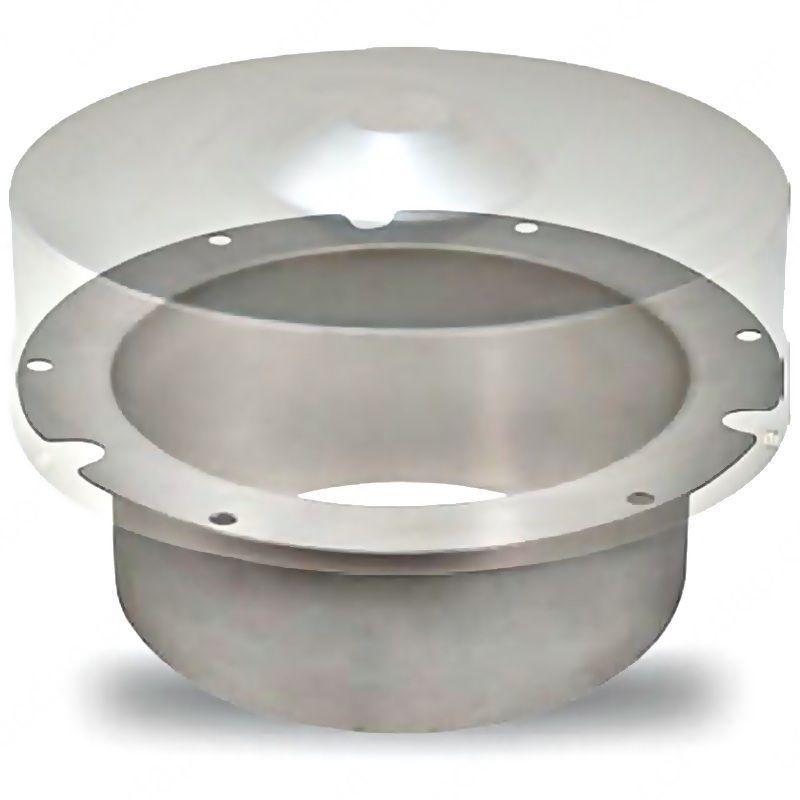

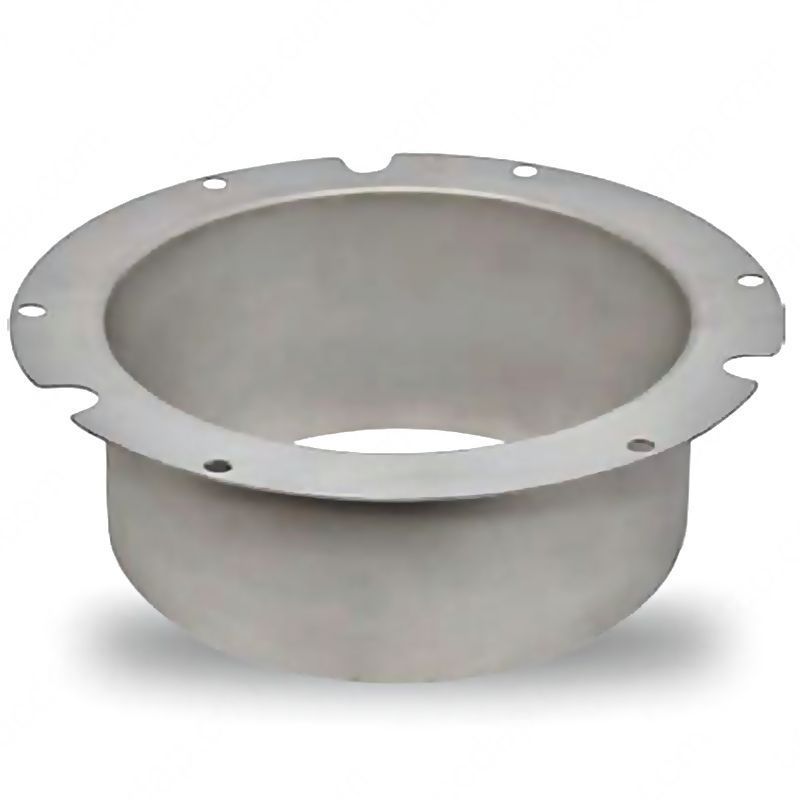

Для встановлення клапана скидання тиску SSM250 на ємності застосовується патрубок основи SFU (замовляється окремо).
Патрубок основи SFU може бути приварений до ємності або іншого обладнання.
Клапан скидання тиску SSM250 прикручується до патрубка основи за допомогою болтів із гайками.
Матеріал конструкції у стандартному виконанні:
- вуглецева сталь (у комплекті з болтами та гайками з вуглецевої сталі);
- нержавіюча сталь AISI 304 (у комплекті з болтами та гайками з нержавіючої сталі AISI 304);
- алюміній (у комплекті з болтами та гайками з вуглецевої сталі).
Матеріал конструкції у виконанні ATEX:
- нержавіюча сталь AISI 304 (у комплекті з болтами та гайками з нержавіючої сталі AISI 304;
- вуглецева сталь (у комплекті з болтами та гайками з вуглецевої сталі).
Зовнішній діаметр патрубка, виготовленого із вуглецевої сталі та нержавіючої сталі AISI 304 – 247,0 мм, виготовленого з алюмінію – 248,0 мм.
