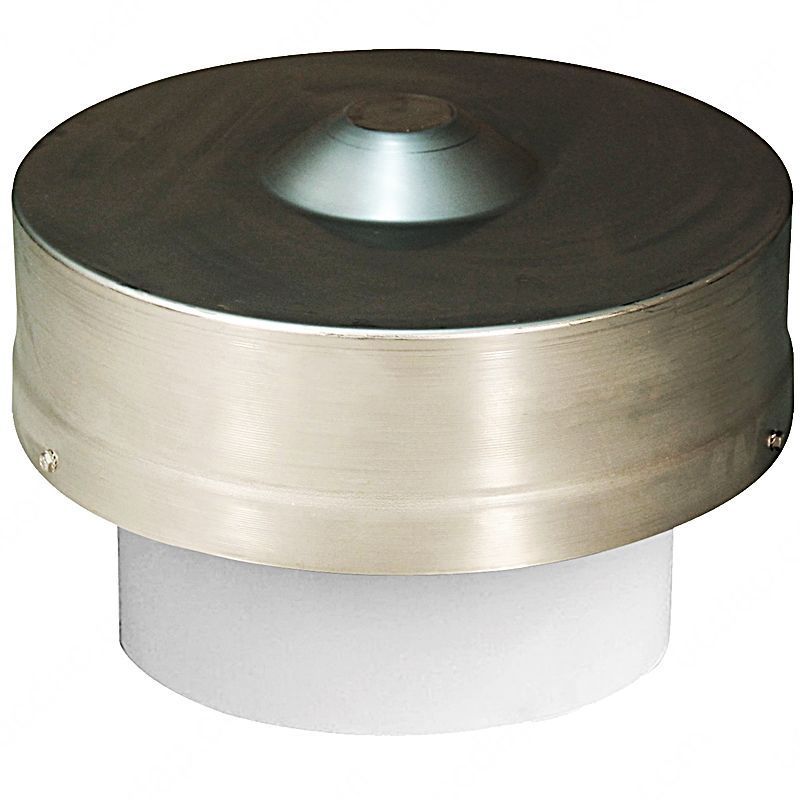

Клапан контроля давления SSM250 Увеличить

Клапан контроля давления SSM250

Новинка

Предохранительный клапан контроля давления SSM250 необходим для контроля и при необходимости открываться при возникновении аномального давления внутри емкости.

Если ёмкость правильно спроектирована и получает надлежащее техническое обслуживание, клапан никогда не должен сбрасывать давление, если давление внутри емкости не превышает калибровку клапана.

Этот клапан никогда не должен использоваться в качестве устройства для выпуска воздуха.

Подробнее

Описание

Клапаны контроля давления SSM250 используются для стравливания избыточного давления, чтобы предотвратить повреждение емкости, а также могут забирать воздух из окружающей среды, чтобы предотвратить повреждение емкости от имплозии в случае пониженного давления.

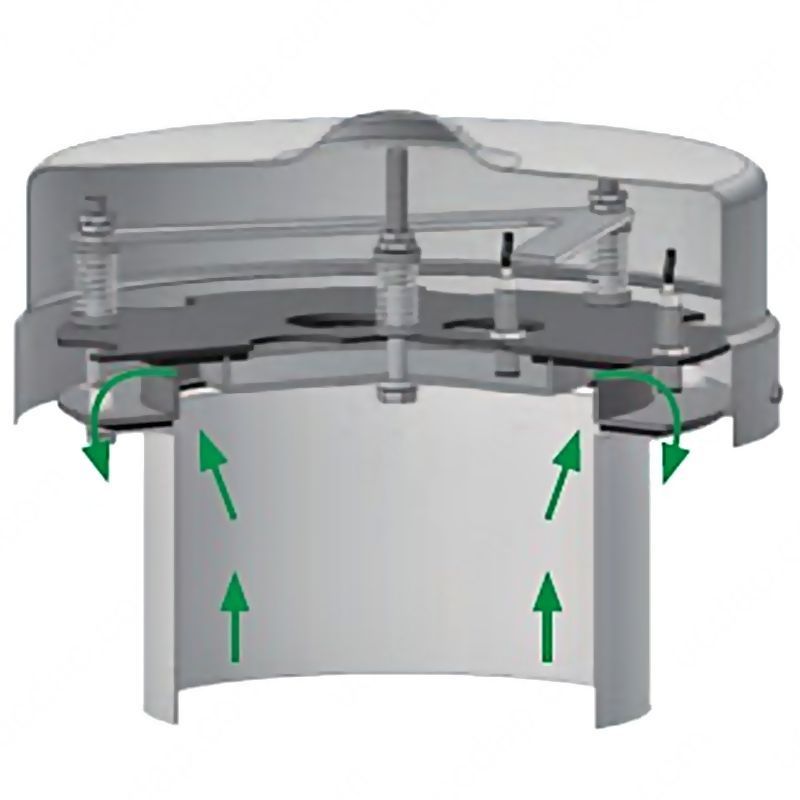

Рабочее избыточное давление от +250 до +500 мм H2O, заводская установка +400 мм H2O.

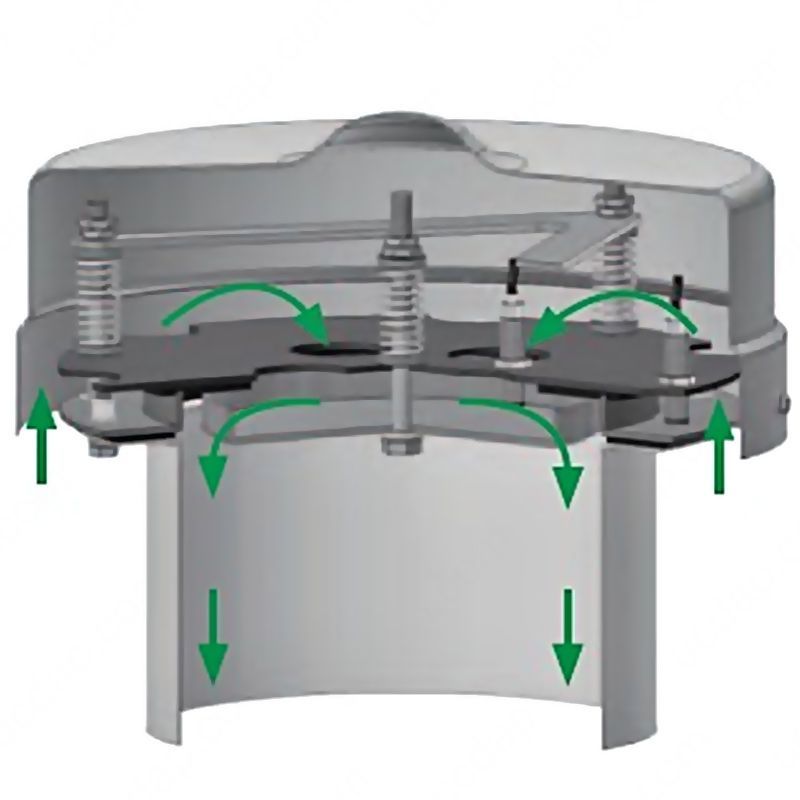

Рабочее пониженное давление от -50 до -300 мм H2O, заводская установка на -100 мм H2O.

Индуктивные концевые выключатели (опция) позволяют проверить возможное избыточное / пониженное давление внутри силоса.

Конструктивные особенности в стандартном исполнении:

- детали, соприкасающиеся с продуктом, из оцинкованной низкоуглеродистой стали с крышкой из алюминия;

- все металлические части выполнены из нержавеющей стали AISI 304;

- с предрасположенностью к двум индуктивным концевым выключателям;

- в комплекте с двумя индуктивными концевыми выключателями;

- рабочее напряжение 20÷240 В переменного тока;

- I мин. = 5 мА;

- I ном. = 500 мА;

- рабочая температура -25°C ÷ +70°C.

Конструктивные особенности в исполнении ATEX:

- все металлические части выполнены из нержавеющей стали AISI 304;

- детали, контактирующие с продуктом, из оцинкованной низкоуглеродистой стали с крышкой из алюминия;

- с предрасположенностью для двух индуктивных концевых выключателей;

- в комплекте с двумя индуктивными концевыми выключателями 24 В постоянного тока.

Поскольку при оценке риска не предусматриваются особые источники, способные вызвать взрывоопасную атмосферу, предохранительный клапан

SSM250 не подпадает под действие Директивы 2014/34/EU и поэтому пригоден для эксплуатации во взрывоопасной атмосфере Z20-Z21-Z22 - неклассифицированная зона.

Внешний диаметр клапана контроля давления SSM250 – 330,0 мм, высота – 156,0 мм.

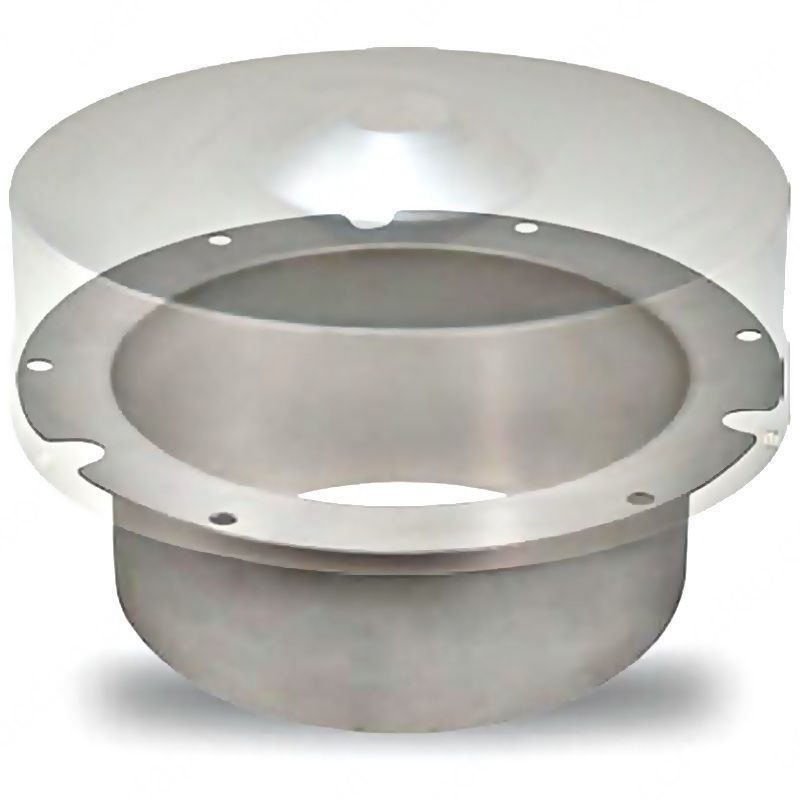

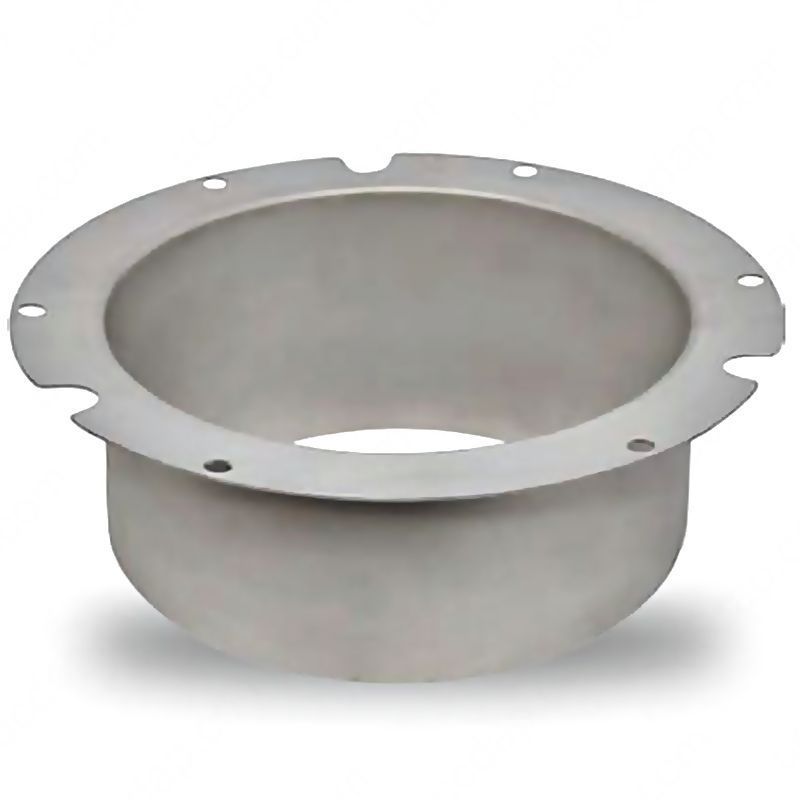

Для установки клапана сброса давления SSM250 на ёмкости применяется патрубок основания SFU (заказывается отдельно).

Патрубок основания SFU может быть приварен к ёмкости или другому оборудованию.

Клапан сброса давления SSM250 прикручивается к патрубку основания с помощью болтов с гайками.

Материал конструкции в стандартном исполнении:

- углеродистая сталь (в комплекте с болтами и гайками из углеродистой стали);

- нержавеющая сталь AISI 304 (в комплекте с болтами и гайками из нержавеющей стали AISI 304);

- алюминий (в комплекте с болтами и гайками из углеродистой стали).

Материал конструкции в исполнении ATEX:

- нержавеющая сталь AISI 304 (в комплекте с болтами и гайками из нержавеющей стали AISI 304;

- углеродистая сталь (в комплекте с болтами и гайками из углеродистой стали).

Внешний диаметр патрубка, изготовленного из углеродистой стали и нержавеющей стали AISI 304 – 247,0 мм, изготовленного из алюминия – 248,0 мм. Высота – 150,0 мм.
