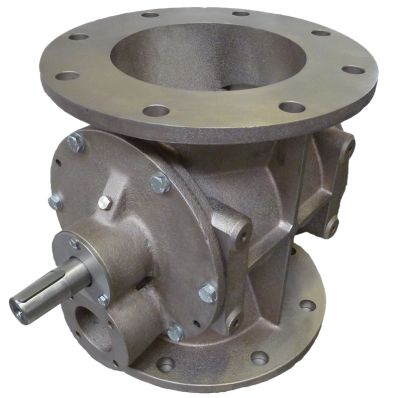

Роторні живильники VSTF-200 Розгорнути

Роторні живильники VSTF 200

New

Продувні роторні живильники VSTF 200 із продуктивністю ротора до 4,5 літрів за оборот.

Застосовується в системах транспортування за допомогою вакууму, а також у системах пневматичного транспортування в розведеній і щільній фазі.

Виготовляються із нержавіючої сталі.

Високоефективне наповнення.

Круглий верхній фланець.

Круглий вихідний фланець під трубу пневматичного транспорту.

Перепад тиску до 1,5 бар.

Робоча температура до 65 °С.

More details

Детальна інформація

Продувні роторні живильники VSТF 200 з продуктивністю до 4,5 літрів за один оборот ротора (при 100% заповненні), призначені для систем транспортування за допомогою вакууму, а також систем пневматичного транспортування в розведеній та щільній фазі для будь-яких застосувань у харчовій, пластиковій, гумовій , хімічної, фармацевтичної та гірничодобувної промисловості.

Застосовуються в системах із перепадом тиску до 1,5 бар, мають мінімальні втрати повітря через зазор ротор/корпус.

Круглий верхній фланець забезпечує просте з'єднання з конвеєрною лінією та іншим обладнанням.

Роторний живильник, інші назви - шлюзовий живильник, шлюзовий клапан, шлюзовий затвор, секторний затвор, шлюзовий дозатор, у нижній частині корпусу, виготовленого з нержавіючої сталі, на бічних кришках має фланці для вбудовування у розрив труби пневматичного транспорту.

Можливе виготовлення з різного ступеня полірування, нікелевим, хромованим покриттям.

Стандартний ротор має 8 фіксованих лопатей. Може бути виготовлений у різній конфігурації з вуглецевої сталі та нержавіючої сталі SS304 або SS316L.

Моделі стандартної комплектації працюють за температури до 65 °C.

Доступні версії виготовлення роторних живильників із високотемпературною конфігурацією, з винесеними підшипниковими вузлами з різними типами ущільнювачів валу ротора та з продувкою підшипників ротора стисненим повітрям.

У корпусі роторного живильника передбачені додаткові отвори для відведення надлишкового повітря.

Додатково може комплектуватися завантажувальною лійкою в комплекті з повітрозбірниками, індикатором швидкості, контролером швидкості.

Конфігурація роторного живильника та приводу здійснюється на підставі вимог технічного завдання чи запиту.

Характеристики

ЗастосуванняДля порошків, гранул, пластівців та пеллет
Конструктивне виконанняПродувні для пневматичного / вакуумного транспортування
Продуктивність при 100% заповненні ротора4,5 л/об
Максимальний перепад тиску (вхід / вихід)До 1,5 бар
Максимальна температура продукту для базових моделейДо 65 ºС
Версії для експлуатації в діапазоні температур+20 °С...+200 °С
Тип вхідного з'єднанняКруглий фланець
Внутрішній діаметр верхнього фланця200 мм
Тип вихідного з'єднанняКруглі фланці для з'єднання з трубою пневмотранспорту
Внутрішній діаметр фланця для під'єднання труб пневмотранспорта60 мм
Матеріал виготовлення корпусуНержавіюча сталь SS316L
Матеріал виготовлення ротораВуглецева сталь
Версія виготовлення ротора з нержавіючої сталі SS304Так
Версія виготовлення ротора з нержавіючої сталі SS316LТак
Конфігурація ротораПідбір відповідно до вимог технічного завдання
Обслуговування ротораСтандартний доступ
Підшипники вала ротораСтандартні або винесені
Ущільнення валу ротораСальникове чи сальникове з піддувом стисненим повітрям
Наявність отворів в корпусі для відводу надлишкового повітряТак
Тип приводуЛанцюговий привід
Версії без приводаТак
Версії з прямим приводомТак
Версії відповідні директиви EC 1935/2004Так
Версії відповідають вимогам FDAТак
Версії виконання ATEXТак
