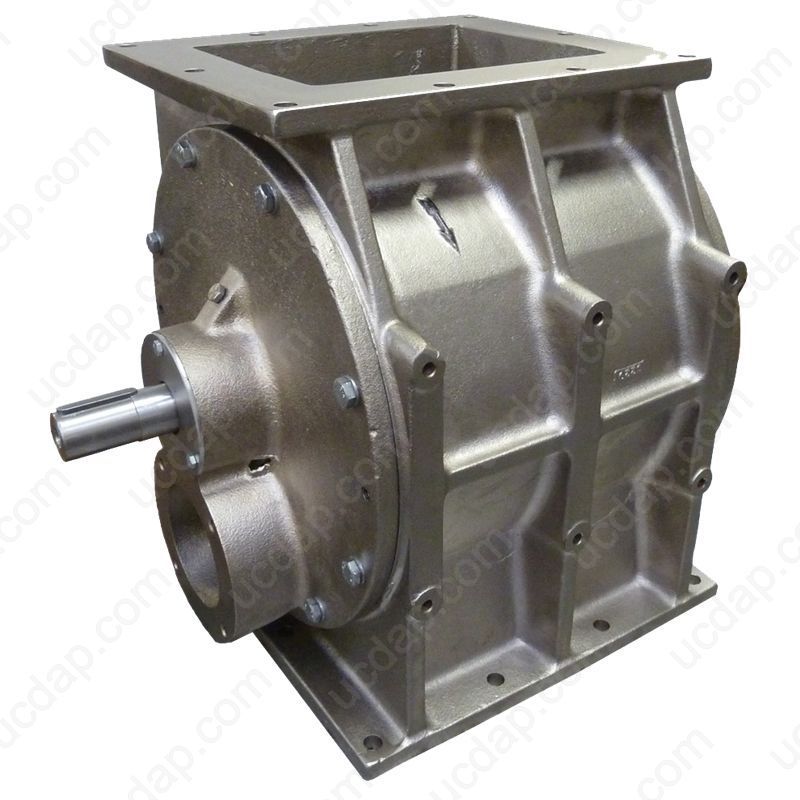

Роторні живильники VSF 320

New

Продувні роторні живильники VSF 320 з продуктивністю ротора до 16,0 літрів за оборот.

Застосовується у системах транспортування за допомогою вакууму.

Застосовується в системах пневматичного транспортування у розведеній та щільній фазі.

Виготовляються із чавуну або нержавіючої сталі.

Високоефективне наповнення.

Прямокутний верхній фланець.

Круглий вихідний фланець під трубу пневматичного транспорту.

Перепад тиску до 1,5 бар.

Робоча температура до 65 °С.

More details

Детальна інформація

Продувні роторні живильники VSF 320 з продуктивністю до 16,0 літрів за один оборот ротора (при 100% заповненні), призначені для систем транспортування за допомогою вакууму, а також систем пневматичного транспортування в розведеній та щільній фазі для будь-яких застосувань у харчовій, пластиковій, гумовій, хімічної, фармацевтичної та гірничодобувної промисловості.

Застосовуються в системах із перепадом тиску до 1,5 бар, мають мінімальні втрати повітря через зазор ротор/корпус.

Прямокутний верхній фланець і спеціальне усунення дозволяють повністю розвантажити осередки ротора без руйнування продукту.

Роторний живильник, інші назви - шлюзовий живильник, шлюзовий клапан, шлюзовий затвор, секторний затвор, шлюзовий дозатор, у нижній частині корпусу, виготовленого з литого чавуну або нержавіючої сталі, на бічних кришках має фланці для вбудовування в розрив труби пневматичного транспорту.

Можливе виготовлення з різного ступеня полірування, нікелевим, хромованим, вольфрамовим, тефлоновим покриттям.

Стандартний ротор має 8 фіксованих лопатей. Може бути виготовлений у різній конфігурації з вуглецевої сталі та нержавіючої сталі SS304 або SS316L.

Моделі стандартної комплектації працюють за температури до 65 °C.

Доступні версії виготовлення роторних живильників із високотемпературною конфігурацією, з винесеними підшипниковими вузлами з різними типами ущільнювачів валу ротора та з продувкою підшипників ротора стисненим повітрям.

У корпусі роторного живильника передбачені додаткові отвори для відведення надлишкового повітря.

Додатково може комплектуватися завантажувальною воронкою в комплекті з повітрозабірниками, індикатором швидкості, контролером швидкості.

Конфігурація роторного живильника та приводу здійснюється на підставі вимог технічного завдання чи запиту.

Характеристики

ЗастосуванняДля порошків, гранул, пластівців та пеллет
Конструктивне виконанняПродувні для пневматичного / вакуумного транспортування
Продуктивність при 100% заповненні ротора16,0 л/об
Максимальний перепад тиску (вхід / вихід)До 1,5 бар
Максимальна температура продукту для базових моделейДо 65 ºС
Версії для експлуатації в діапазоні температур+20 °С...+200 °С
Тип вхідного з'єднанняПрямокутний фланець
Внутрішній розмір верхнього фланця260 х 200 мм
Тип вихідного з'єднанняКруглі фланці для з'єднання з трубою пневмотранспорту
Внутрішній діаметр фланця для під'єднання труб пневмотранспорта99 мм
Матеріал виготовлення корпусуЧавунне лиття
Версія виготовлення корпусу з нержавіючої сталі SS304Так
Версія виготовлення корпусу з нержавіючої сталі SS316LТак
Матеріал виготовлення ротораВуглецева сталь
Версія виготовлення ротора з нержавіючої сталі SS304Так
Версія виготовлення ротора з нержавіючої сталі SS316LТак
Конфігурація ротораПідбір відповідно до вимог технічного завдання
Обслуговування ротораСтандартний доступ
Підшипники вала ротораСтандартні або винесені
Ущільнення валу ротораСальникове чи сальникове з піддувом стисненим повітрям
Наявність отворів в корпусі для відводу надлишкового повітряТак
Тип приводуЛанцюговий привід
Версії без приводаТак
Версії з прямим приводомТак
Версії відповідні директиви EC 1935/2004Так
Версії відповідають вимогам FDAТак
Версії виконання ATEXТак
