Перемикачі потоку VDF 150

New

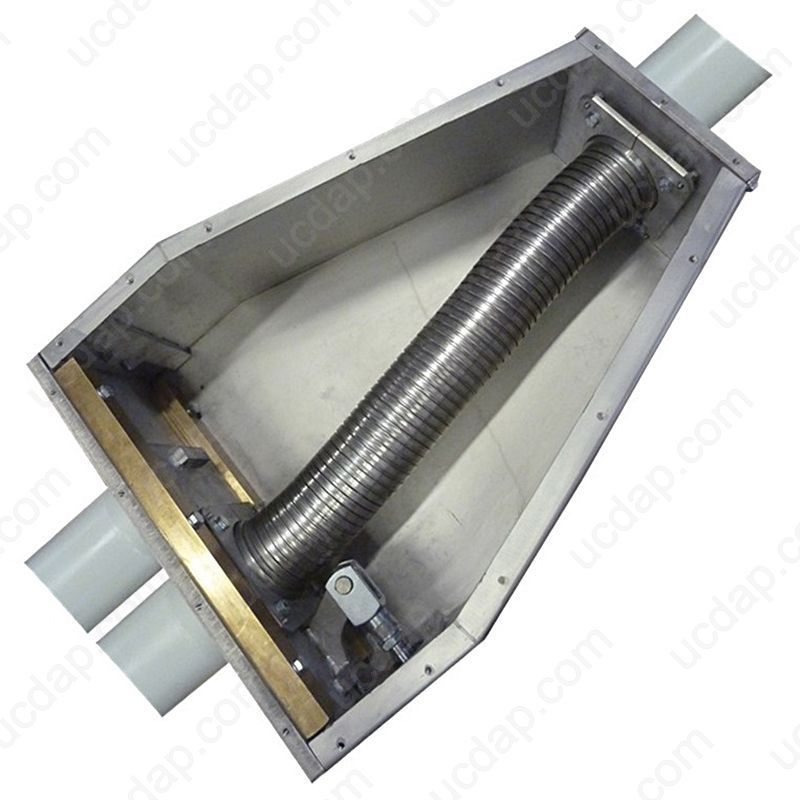

Гнучкі трубні перемикачі потоку VDF 150 призначені для перенаправлення продукту з одного напрямку на два напрямки та з двох напрямків в один.

Зовнішній діаметр труби для приєднання труб пневмотранспорту – 168,3 мм.

Застосовуються в системах пневматичного транспорту з робочим тиском до 1,0 бар при температурі до +100 оС.

Корпус із забарвленої вуглецевої сталі або з нержавіючої сталі SS304 або SS316L.

Внутрішня труба із нержавіючої сталі SS304 або SS316L.

Привід – пневматичний циліндр.

More details

Детальна інформація

Гнучкі трубні перемикачі потоку, розподільні клапани VDF 150 застосовуються в системах транспортування будь-яких сипких продуктів, таких як порошків, гранул і пелет, у тому числі урозведеної фазі.

Максимальний тиск до 1,0 бар при максимальній температурі до 100 оС.

Корпус із забарвленої вуглецевої сталі, нержавіючої сталі SS304 або SS316L.

Внутрішня труба із нержавіючої сталі SS304 або SS316L.

Спеціальний матеріал для застосування у жорстких умовах.

Зовнішній діаметр труби для приєднання труб пневмотранспорту – 168,3 мм.

З'єднання з трубами пневматичного транспорту за допомогою хомутів.

Прокладка, що самоочищається, і вбудована система швидкого ремонту забезпечує клапанам VDF тривалий термін служби.

Мінімальна втрата тиску за рахунок високоефективної герметизації.

Простота обслуговування.

Привід – пневматичний циліндр.

Додаткові опції:

- гладка контактна поверхня без пошкодження продукту;

- спеціальне виконання для абразивного продукту;

- спеціальна труба на запит для спеціального застосування;

- високотемпературна версія до +200 оС;

- вибір трубної муфти.

Характеристики

ЗастосуванняДля порошків, гранул та пелет
Можливість роботи на розбіжність і сходження потоківТак
Кількість напрямків розподілу продукту2
Варіанти підключенняХомути
Діаметр труби для з'єднання з трубою пневмотранспорта, мм168,3 х 2,0
Відстань між центрами виходу/входу, мм190,0
Робочий тиск, барДо 1,0
Робоча температура, град. СДо +100
Високотемпературна версіяТак
Матеріал виготовленняВуглецева сталь
Версія виготовлення з нержавіючої сталі SS304Так
Версії виготовлення з нержавіючої сталі AISI316LТак
Матеріал, що контактує з продуктомНерж. сталь AISI 304
Версія з матеріалом, що контактує з продуктом: Нержавіюча сталь SS316LТак
Тип приводуПневматичний циліндр
Версії відповідають вимогам FDAТак
Версії виконання ATEXТак
