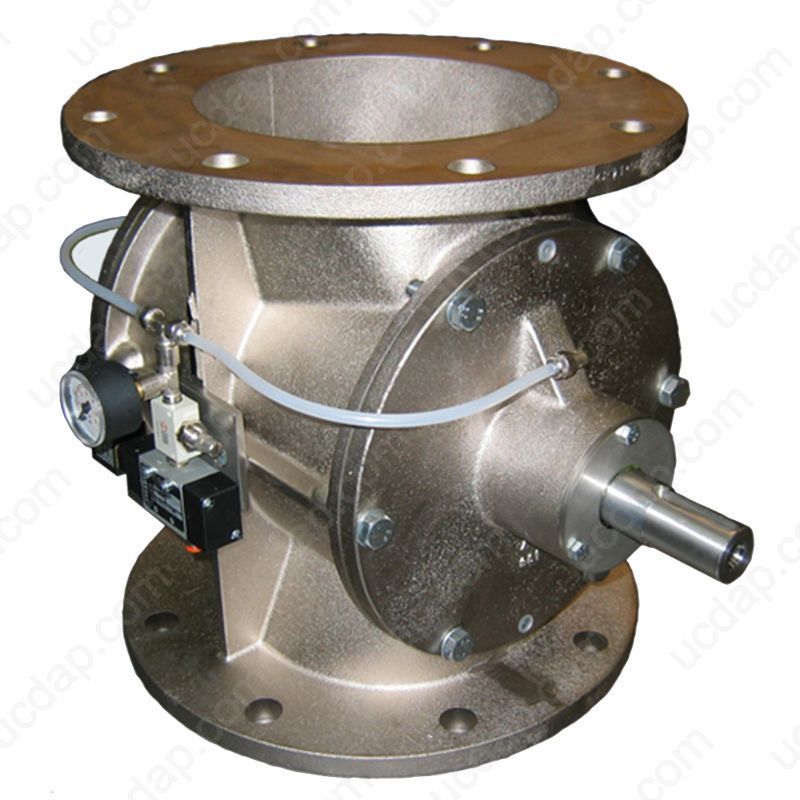

Роторные питатели VSTD 400 Увеличить

Роторные питатели VSTD 400

Новинка

Просыпные роторные питатели VSTD 400 с производительностью ротора до 37,0 литров за оборот.

Применяется в системах пневматического транспортирования в разбавленной и плотной фазе, а также для нормированной загрузки/выгрузки порошкообразных и гранулированных продуктов.

Изготавливаются из нержавеющей стали.

Высокоэффективное заполнение.

Круглый верхний и нижний фланец.

Перепад давления до 1,5 бар.

Рабочая температура до 65 °С.

Подробнее

Описание

Просыпные роторные питатели VSТF 400 с производительностью до 37,0 литров за один оборот ротора (при 100% заполнении), предназначены для систем пневматической транспортировки в разбавленной и плотной фазе для любых применений в пищевой, пластиковой, резиновой, химической, фармацевтической и горнодобывающей промышленности, а также для нормированной загрузки/выгрузки порошкообразных и гранулированных продуктов.

Применяются в системах с перепадом давления до 1,5 бар, имеют минимальные потери воздуха через зазор ротор/корпус.

Круглые верхний и нижний фланец обеспечивает простое соединение с конвейерной линией и другим оборудованием.

Роторный питатель, другие названия - шлюзовый питатель, шлюзовый клапан, шлюзовый затвор, секторный затвор, шлюзовый дозатор изготавливается при помощи литья из чугуна или нержавеющей стали SS316L.

Возможно изготовление с различной степени полировки, никелевым, хромированным покрытием.

Стандартный ротор имеет 8 фиксированных лопастей. Может быть изготовлен в различной конфигурации из углеродистой стали и нержавеющей стали SS304 или SS316L.

Модели стандартной комплектации работают при температуре до 65 °C.

Доступны версии изготовления роторных питателей с высокотемпературной конфигурацией, с вынесенными подшипниковыми узлами с различными типами уплотнителей вала ротора и с продувкой подшипников ротора сжатым воздухом.

В корпусе роторного питателя предусмотрены дополнительные отверстия для отвода избыточного воздуха.

Дополнительно может комплектоваться загрузочным башмаком, загрузочной воронкой в комплекте с воздухозаборниками, индикатором скорости, контроллером скорости.



Конфигурация роторного питателя и привода осуществляется на основании требований технического задания или запроса.

Характеристики

ПрименениеДля порошков, гранул, хлопьев и пеллет
Конструктивное исполнениеПросыпные для пневматической транспортировки, дозирования, разгрузки
Производительность при 100 % заполнении ротора37,0 л/об
Максимальный перепад давления (вход/выход)До 1,5 бар
Максимальная температура продукта для базовых моделейДо 65 ºС
Версии для эксплуатации в диапазоне температур+20 °С...+200 °С
Тип входного соединенияКруглый фланец
Внутренний диаметр верхнего фланца350 мм
Тип выходного соединенияКруглый фланец
Внутренний диаметр нижнего фланца350 мм
Материал изготовления корпусаЧугунное литьё
Версия изготовления корпуса из нержавеющей стали SS316LДа
Материал изготовления ротораУглеродистая сталь
Версия изготовления ротора из нержавеющей стали SS304Да
Версия изготовления ротора из нержавеющей стали SS316LДа
Конфигурация ротораПодбор согласно требований технического задания
Обслуживание ротораСтандартный доступ
Подшипники вала ротораСтандартные или вынесенные
Уплотнения вала ротораСальниковое или сальниковое с поддувом сжатым воздухом
Наличие отверстий в корпусе для отвода избыточного воздухаДа
Тип приводаПрямой привод
Версии без приводаДа
Версии с цепным приводомДа
Версии соответствующие директиве EC 1935/2004Да
Версии соответствующие требованиям FDAДа
Версии исполнения ATEXДа
