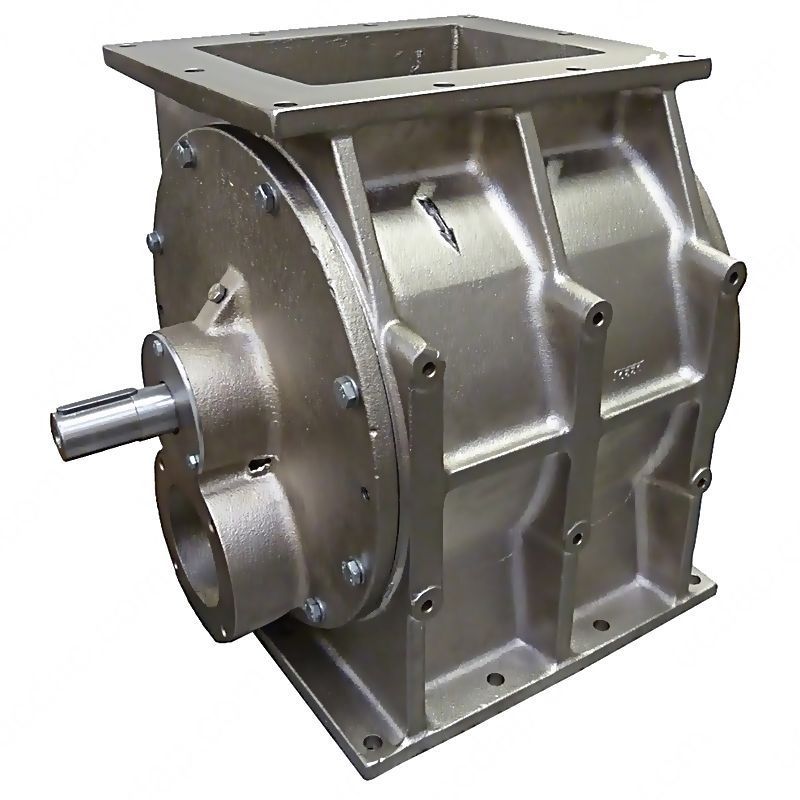

Роторные питатели VSF 200 Увеличить

Роторные питатели VSF 200

Новинка

Продувные роторные питатели VSF 200 с производительностью ротора до 4,5 литров за оборот.

Применяется в системах транспортирования с помощью вакуума.

Применяется в системах пневматического транспортирования в разбавленной и плотной фазе.

Изготавливаются из чугуна или нержавеющей стали.

Высокоэффективное заполнение.

Прямоугольный верхний фланец.

Круглый выходной фланец под трубу пневматического транспорта.

Перепад давления до 1,5 бар.

Рабочая температура до 65 °С.

Подробнее

Описание

Продувные роторные питатели VSF 200 с производительностью до 4,5 литров за один оборот ротора (при 100% заполнении), предназначены для систем транспортировки с помощью вакуума, а также систем пневматической транспортировки в разбавленной и плотной фазе для любых применений в пищевой, пластиковой, резиновой, химической, фармацевтической и горнодобывающей промышленности.

Применяются в системах с перепадом давления до 1,5 бар, имеют минимальные потери воздуха через зазор ротор/корпус.

Прямоугольный верхний фланец и специальное смещение позволяют полностью разгрузить ячейки ротора без разрушения продукта.

Роторный питатель, другие названия - шлюзовый питатель, шлюзовый клапан, шлюзовый затвор, секторный затвор, шлюзовый дозатор, в нижней части корпуса, изготовленного из литого чугуна или нержавеющей стали, на боковых крышках имеет фланцы для встраивания в разрыв трубы пневматического транспорта.

Возможно изготовление с различной степени полировки, никелевым, хромированным, вольфрамовым, тефлоновым покрытием.

Стандартный ротор имеет 8 фиксированных лопастей. Может быть изготовлен в различной конфигурации из углеродистой стали и нержавеющей стали SS304 или SS316L.

Модели стандартной комплектации работают при температуре до 65 °C.

Доступны версии изготовления роторных питателей с высокотемпературной конфигурацией, с вынесенными подшипниковыми узлами с различными типами уплотнителей вала ротора и с продувкой подшипников ротора сжатым воздухом.

В корпусе роторного питателя предусмотрены дополнительные отверстия для отвода избыточного воздуха.

Дополнительно может комплектоваться загрузочной воронкой в комплекте с воздухозаборниками, индикатором скорости, контроллером скорости.

Конфигурация роторного питателя и привода осуществляется на основании требований технического задания или запроса.

Характеристики

ПрименениеДля порошков, гранул, хлопьев и пеллет
Конструктивное исполнениеПродувные для пневматической / вакуумной транспортировки
Производительность при 100 % заполнении ротора4,5 л/об
Максимальный перепад давления (вход/выход)До 1,5 бар
Максимальная температура продукта для базовых моделейДо 65 ºС
Версии для эксплуатации в диапазоне температур+20 °С...+200 °С
Тип входного соединенияПрямоугольный фланец
Внутренний размер верхнего фланца200 х 140 мм
Тип выходного соединенияКруглые фланцы для соединения с трубой пневмотранспорта
Внутренний диаметр фланца для подсоединения труб пневмотранспорта60 мм
Материал изготовления корпусаЧугунное литьё
Версия изготовления корпуса из нержавеющей стали SS304Да
Версия изготовления корпуса из нержавеющей стали SS316LДа
Материал изготовления ротораУглеродистая сталь
Версия изготовления ротора из нержавеющей стали SS304Да
Версия изготовления ротора из нержавеющей стали SS316LДа
Конфигурация ротораПодбор согласно требований технического задания
Обслуживание ротораСтандартный доступ
Подшипники вала ротораСтандартные или вынесенные
Уплотнения вала ротораСальниковое или сальниковое с поддувом сжатым воздухом
Наличие отверстий в корпусе для отвода избыточного воздухаДа
Тип приводаЦепной привод
Версии без приводаДа
Версии с прямым приводомДа
Версии соответствующие директиве EC 1935/2004Да
Версии соответствующие требованиям FDAДа
Версии исполнения ATEXДа
