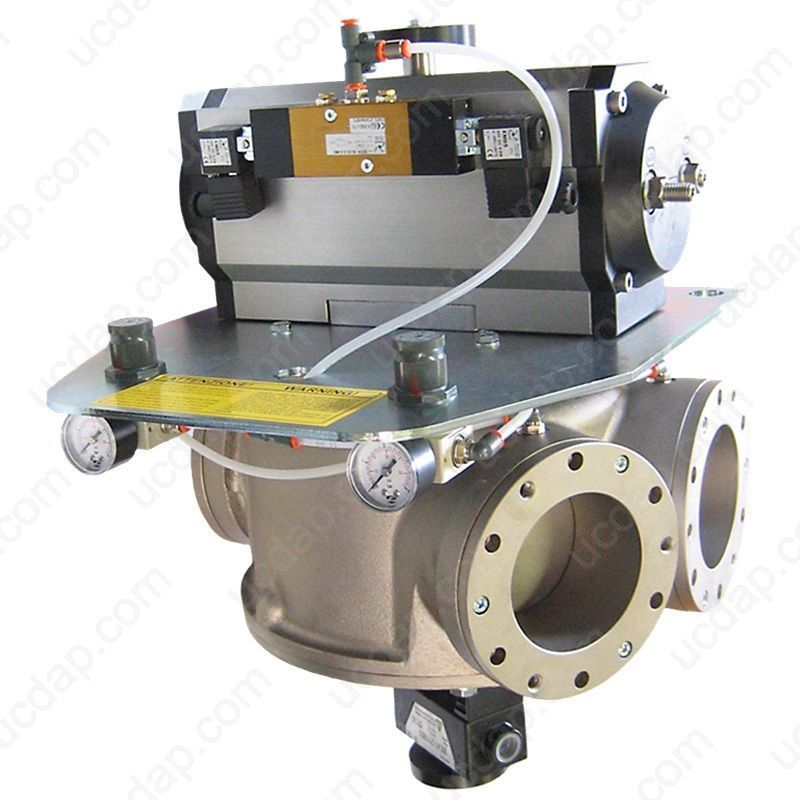

Переключатель потока DTS 120 Увеличить

Переключатели потока DTS 120

Новинка

Переключатели потока трубные DTS 120 обеспечивают перенаправление продукта с одного направления на два или сводят продукт из двух направлений в одно.

Угол перенаправления – 30о.

Внутренний диаметр фланца для подсоединения труб пневмотранспорта – 117,0 мм.

Используется в системах пневматического транспорта с рабочим давлением до 1,0 бар при температуре до +100 °С.

Корпус и крышки изготовлены из литого алюминия.

Внутренняя труба из алюминия или футеровка ротора из SS304 или SS316L.

Привод пневматический, электрический или ручной.

Подробнее

Описание

Трубные переключатели потока, распределительные клапаны DTS 120 применяются для пневматической транспортировки любых сыпучих продуктов, таких как порошки и гранулы с давлением до 1,0 бар при максимальной температуре до 100 ОС.

Работает как на распределение продуктов по двум направлениям, так и на сведение продуктов из двух направлений в одно.

Привод пневматический, электрический или ручной.

Угол перенаправления – 30О.

Корпус и крышка из литого алюминия.

Ротор – литой алюминий.

Внутренняя труба из алюминия или с футеровкой ротора из SS304 / SS316L.

Гладкая внутренняя поверхность без «мертвых» зон.

Соединение с трубами пневматического транспорта фланцевое.

Внутренний диаметр фланца для подсоединения труб пневмотранспорта – 117,0 мм.

Уплотнения статические.

Минимальная потеря давления за счет высокоэффективной герметизации.

Простота обслуживания.

Дополнительные опции:

- привод на крышке;

- никелевое покрытие;

- специальное исполнение для абразивного продукта;

- специальная труба по запросу для специального применения;

- специальное исполнение для прямого монтажа на трубопроводе;

- высокотемпературная версия до +200 ОС.

Характеристики

ПрименениеДля порошков и гранул
Возможность использования с абразивными сыпучими продуктамиДа
Возможность работы на расхождение и схождение потоковДа
Количество направлений распределения продукта2
Варианты подключенияФланцевые
Внутренний диаметр фланца для подсоединения труб пневмотранспорта, мм117,0
Угол разведения потоков, град.30,0
Рабочее давление, барДо 1,0
Рабочая температура, град. С- 20 … + 80
Высокотомпературная версияДа
Материал изготовленияЛитой алюминий
Материал, контактирующий с продуктомАлюминий
Версия с материалом, контактирующим с продуктом: Никелевое покрытиеДа
Версия с материалом, контактирующим с продуктом: Нержавеющая сталь SS304Да
Версия с материалом, контактирующим с продуктом: Нержавеющая сталь SS316LДа
Тип приводаПневматический
Версии без приводаДа
Версии с ручным приводомДа
Версии с электрическим приводомДа
Версии, соответствующие ЕС1935/2004Да
Версии соответствующие требованиям FDAДа
Версии исполнения ATEXДа
